SPTECH快恢復二極管并聯應用的均流問題
2023-07-21
所有的超快恢復二極管模塊(FRED)內部都是獨立的二極管芯片并聯得到額定的電流，為保證二極管芯片之間的均流，所有芯片的正向壓降VF要基本相同。 電解用整流器的輸出功率極大，每個整流臂往往由十幾個乃至數十個整流元件并聯組成，均流問題十分突出。
(1)并聯連接 為了簡化幾個模塊的并聯，標簽上給出了VF的類別。元件名由數字或字母組成，其中有VF的分類，如MEO=260-12DA3或MEK160-06DAD要獲得大的確出電流而并聯幾個模塊，必須使用相同VF類別的模塊、當然也可以使用VF接近的模塊并聯，但出于安全性考慮，不推薦使用此法。井聯模塊的電流定額可按照下式計算：
例如三個MEO260-12DA1模塊并聯的電流定額IFAVM在TVJ=65℃是
（2)在快恢復二極管開通前后陽極-陰極間電壓較高、開通后電流上升率較大時，常選用開通時間盡量一致的快恢復二極管。但由于快恢復二極管參數可選擇的自由度太小，為了經濟和維修更換方便，常和電路補償方法結合使用。采用補償后能使元件開通時間的分散度在5~6us左右較合適。補償方法可以在每個快恢復二極管支路中串入均流電抗器，或者將整流變卡器代側線等多分幾組，減少每個線用支路中的快恢復二極管數。

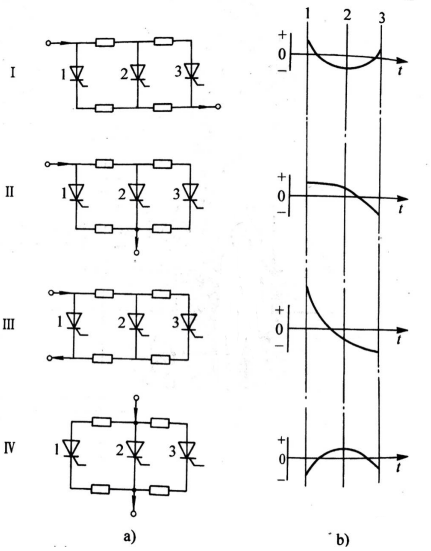

（3)實際上，裝置在結構安排上不能做到完全對稱的程度，因此存在著因并聯元件布線長短不同引起的電流不平衡和電流匯流出入口位不同引起的電流不件數較多時，采用圖1中的配置方式，可使不平衡度較小。
（4）也存在僅僅某一臂受其他相的影響而產生電流不均衡，這往往是互感產生的影響，規律較難尋找，必須從幾何位置的配列上檢測互感。

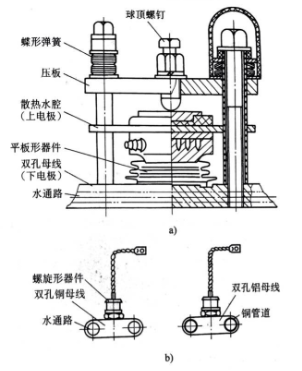

（5)除了原理上分析的各種不均流因索和相應采取的均流措施外，元件裝配的質量優劣對電流平衡影響很大，必須給予充分重視?？旎謴投O管的陰極、陽極和散熱導體的貼合應緊密，保持一定的壓力，防止產生不平衡電壓。在電源裝置從裝配地運往現場安裝后，還須作一次全面檢查，并復試每臂均流情況。圖2是采用雙孔內水冷母線(兼作散熱器)的螺旋形快恢復二極管和平板形快恢復二極管的裝配圖。對于螺旋形快恢復二極管應保證元件螺栓中心與散熱母線螺孔中心良好的重合性以及接觸面的平整。對于平板形快恢復二極管，除要求接觸面平整外，還應對壓緊的球頭螺栓施以一定的扭力矩(圖示快恢復二極管所施加扭力矩為(50N·m±5N·m)，以保證快恢復二極管管芯和散熱器之間，有一定的接觸壓力。
